英特尔酷睿Ultra 200K Plus（代号Arrow Lake Refresh）系列处理器巩固了英特尔在处理器市场的地位，但这仅仅是个开始。凭借其下一代酷睿Ultra 400系列（代号Nova Lake）处理器，英特尔势必会彻底终结谁才是游戏CPU领域的霸主。
英特尔酷睿Ultra 400系列凭借其强大的性能，有望对AMD即将推出的Zen 6芯片造成致命一击，准备从AMD的3D V-Cache手中夺取游戏霸主地位。作为英特尔近年来最引人注目的处理器之一，Nova Lake在硬件界引发了持续不断的讨论。现在，外媒VideoCardz声称他们看到了据称包含完整SKU列表的内部文件，英特尔已将这份列表分享给了其合作伙伴。
据悉，酷睿Ultra 400系列CPU最多高达52个核心，将配备专用NPU，支持速度更快的DDR5-8000内存，支持未来兼容。英特尔将至少发布13款酷睿Ultra 400系列处理器。其中两款是TDP高达175W的高端型号，分别拥有52个核心和44个核心，但目前尚未确定具体型号名称。这两款CPU都将包含16个高性能核心。
Nova Lake处理器将采用英特尔全新的LGA 1954插槽，这标志着该公司桌面平台向前迈出了重要一步。据VideoCardz审阅的资料显示，英特尔非常重视Socket V解决方案的可重复使用性和向前兼容性。插槽的寿命对于消费者和系统集成商都至关重要。通过将LGA 1954插槽设计为兼容多代处理器，英特尔正在解决其近期插槽（例如LGA1851）寿命短这一长期存在的诟病，LGA 1851的代际支持有限。
外媒VideoCardz报道：
首先，英特尔已经确认Nova Lake-S 系列将被命名为“Series 4”，这意味着它将正式归入酷睿Ultra 400系列。
资料显示，该系列将采用Coyote Cove性能核（P-core）与Arctic Wolf 能效核（E-core），并搭载Intel NPU 6，支持最高8000 MT/s的DDR5内存。
同时，文档还提到将沿用现有的Socket V散热解决方案，并支持前向插槽兼容（这一点被明确列为特性），这意味着英特尔计划在下一代桌面平台中保留部分现有散热生态。这是一个利好消息，因为英特尔实际上已经确认新插槽将支持多代平台延续。虽然不算特别意外，但以往路线图中很少明确强调这一点。
不仅仅是核心数的升级
平台信息还表明，Nova Lake-S的提升不仅体现在CPU核心规模上。英特尔还在准备支持：
集成Wi-Fi 7
低功耗音频（Low Energy Audio）
基于Wi-Fi的感知功能
ECC内存支持
CUDIMM与CSODIMM内存规格
最多四个独立显示输出
此外，该平台还支持：
x16 PCIe 5.0独显通道
CPU通道分割（4×4 配置）
芯片组最多提供三条x4 PCIe 5.0通道
最多支持8块SSD（PCIe 5.0与4.0）
两个雷电5接口
五种封装/芯片变体

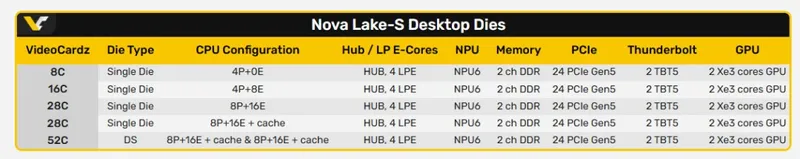

英特尔似乎规划了五种桌面级芯片封装，从8核（4P+0E）起步，到16核、28核，再到两种双计算芯片（dual-die）变体，其中旗舰配置最高可达52核。
所有这些桌面封装均包含：
4个低功耗E核（LP E-core）
NPU 6
双通道DDR内存支持
24条PCIe Gen5通道
2个雷电5接口
2个Xe3 GPU核心
换句话说，所有桌面SKU都会搭载同一规格的小型Xe3核显单元。

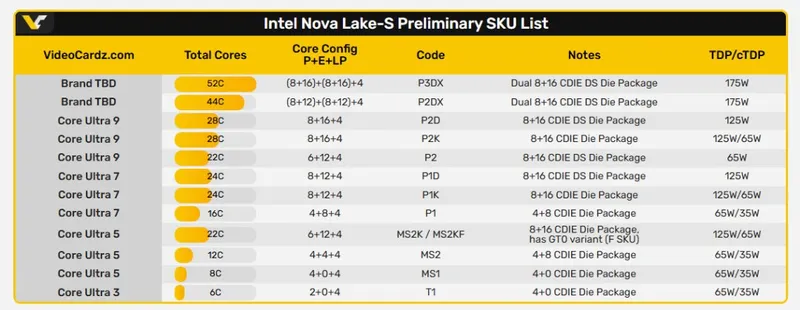

目前计划推出13款SKU，包含双计算模块变体
初步SKU列表展示了产品分级，涵盖35W、65W、125W和175W功耗档位。其中包括两款175W的旗舰型号，分别对应 52核和44核配置。
这些型号很可能就是传闻中的Core X系列，也就是HEDT（高端桌面）产品线的继任者。虽然英特尔尚未最终确认命名，但沿用X系列命名合情合理，同时也与移动端命名保持一致。
在更低端产品线中，则包括Core Ultra 9、Core Ultra 7、Core Ultra 5和Core Ultra 3，不少型号支持可调 TDP，最低可下探至35W。
此外，列表中还出现了至少一款GT0 型号（MS2KF），这意味着英特尔也在准备类似以往F系列的“无核显”桌面处理器版本。
凭借前所未有的核心数量，Nova Lake 44核和52核芯片势必将散热和功耗推向新的高度。这些高性能CPU的基础功耗（PBP）高达175W，比目前的旗舰级Core Ultra 9 285K处理器大幅提升40%。处理能力的惊人提升也解释了功耗的显著增加，因为这些芯片的核心数量预计将是英特尔现有产品的两倍以上。
量产时间
目前，英特尔Nova Lake计划于2026年底上市，后续还会有更详细的信息披露。
